• Foshraith ard-dighne in éineacht le sciath ardfheidhmíochta, atá oiriúnach go háirithe do phróiseáil cruach réamhchruaite.
• Íoslaghdaíonn dearadh ceannródaíoch uillinn dearfach friotaíocht sliseanna agus cruthaíonn sé cuma níos fearr.

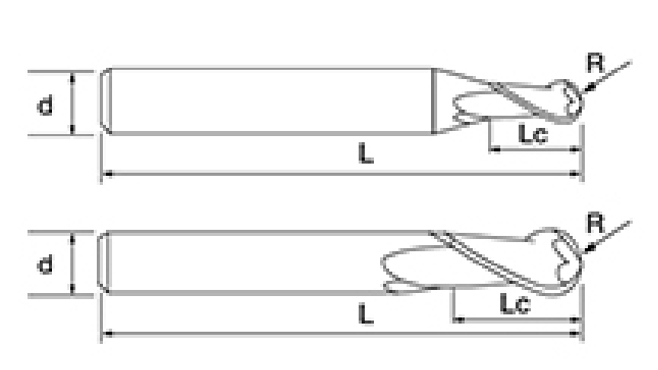

| Níl. | Trastomhas D | R Uillinn R | Fad an fhliúit Lc | Fad Foriomlán L | Shank Dia d | Comhaireamh Blade F |
| NNH-2B-D1 | 1 | 0.5 | 2 | 50 | 4 | 2 |
| NNH-2B-D1 | 1 | 0.5 | 2 | 50 | 6 | 2 |
| NNH-2B-D1.5 | 1.5 | 0.75 | 3 | 50 | 4 | 2 |
| NNH-2B-D1.5 | 1.5 | 0.75 | 3 | 50 | 6 | 2 |
| NNH-2B-D2 | 2 | 1 | 4 | 50 | 4 | 2 |
| NNH-2B-D2 | 2 | 1 | 4 | 50 | 6 | 2 |
| NNH-2B-D2.5 | 2.5 | 1.25 | 5 | 50 | 4 | 2 |
| NNH-2B-D2.5 | 2.5 | 1.25 | 5 | 50 | 6 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 3 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 4 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 6 | 2 |
| NNH-2B-D3.5 | 3.5 | 1.75 | 8 | 50 | 4 | 2 |
| NNH-2B-D3.5 | 3.5 | 1.75 | 8 | 50 | 6 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 50 | 4 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 50 | 6 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 75 | 4 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 100 | 4 | 2 |
| NNH-2B-D5 | 5 | 2.5 | 9 | 50 | 5 | 2 |
| NNH-2B-D5 | 5 | 2.5 | 9 | 50 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 50 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 75 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 100 | 6 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 60 | 8 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 75 | 8 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 100 | 8 | 2 |
| NNH-2B-D10 | 10 | 5 | 15 | 75 | 10 | 2 |
| NNH-2B-D10 | 10 | 5 | 15 | 100 | 10 | 2 |
| NNH-2B-D12 | 12 | 6 | 18 | 75 | 12 | 2 |
| NNH-2B-D12 | 12 | 6 | 18 | 100 | 12 | 2 |
| NNH-2B-D16 | 16 | 8 | 25 | 100 | 16 | 2 |
| NNH-2B-D20 | 20 | 10 | 30 | 100 | 20 | 2 |
| Ábhair Phróiseáilte | Cruach Réamh-Chruaite 40~50HRC | Cruach Cruaite 50 ~ 60HRC | Cruach Cruaite 60~68HRC | |||||||||
| Ga Ceann Liathróid (mm) | Luas Rothlach (mion -1 ) | Luas Feed (mm/nim) | a lch (mm) | a e (mm) | Luas Rothlach (mion -1 ) | Luas Feed (mm/nim) | a lch (mm) | a e (mm) | Luas Rothlach (mion -1 ) | Luas Feed (mm/nim) | a lch (mm) | a e (mm) |
| R0.5 | 40000 | 1900 | 0.01 | 0.05 | 36000 | 1500 | 0.01 | 0.05 | 32000 | 1400 | 0.01 | 0.05 |
| R1.0 | 33000 | 3100 | 0.02 | 0.075 | 26000 | 2100 | 0.02 | 0.075 | 24000 | 2000 | 0.02 | 0.075 |
| R1.5 | 29000 | 4100 | 0.03 | 0.1 | 23000 | 2900 | 0.03 | 0.1 | 21000 | 2600 | 0.03 | 0.1 |
| R2.0 | 22000 | 3900 | 0.04 | 0.15 | 17000 | 2500 | 0.04 | 0.15 | 15500 | 2100 | 0.04 | 0.15 |
| R2.5 | 17500 | 3500 | 0.05 | 0.15 | 13500 | 2200 | 0.05 | 0.15 | 13000 | 2000 | 0.05 | 0.15 |
| R3.0 | 15000 | 3100 | 0.06 | 0.2 | 11500 | 1700 | 0.06 | 0.2 | 10500 | 1500 | 0.06 | 0.2 |
| R4.0 | 11000 | 2500 | 0.08 | 0.25 | 8600 | 1600 | 0.08 | 0.25 | 8000 | 1400 | 0.08 | 0.25 |
| R5.0 | 9000 | 2000 | 0.1 | 0.3 | 7000 | 1400 | 0.1 | 0.3 | 6000 | 1200 | 0.1 | 0.3 |
| R6.0 | 7500 | 1800 | 0.1 | 0.35 | 5700 | 1300 | 0.1 | 0.35 | 5300 | 1200 | 0.1 | 0.35 |
| R8.0 | 5500 | 1800 | 0.1 | 0.4 | 4300 | 1300 | 0.1 | 0.4 | 4000 | 1200 | 0.1 | 0.4 |
| R10.0 | 4500 | 1800 | 0.1 | 0.5 | 3500 | 1300 | 0.1 | 0.5 | 3200 | 1200 | 0.1 | 0.5 |
| Doimhneacht Ghearrtha Uasta |  | |||||||||||
1. Bain úsáid as trealamh agus daingneáin ardchruinneas agus ard-rigidity, le do thoil.
2. Nuair a bhíonn rigidity an uirlis meaisín agus suiteáil workpiece bocht, d'fhéadfadh creathadh agus fuaim neamhghnácha tarlú. Sa chás seo, ba cheart an luas agus an ráta beathaithe sa tábla thuas a laghdú bliain ar bhliain.
3. Bain úsáid as fuarú aer nó MQL (íosmhéid fuaraithe ceo ola).
4. Moltar muilleoireacht seicheamhach a úsáid le haghaidh muilleoireachta taobh.
5. Íoslaghdaigh fad fionraí na huirlise oiread agus is féidir gan cur isteach.
| Sraith Uirlisí | Trastomhas | Ga | Ga cúinne | Fad fliúit | Fad éifeachtach | Fad iomlán | Shank Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| Muilte Deiridh Carbide Ardluais agus Ard-Chruas NNH | D0.1~D0.9 | 0 -0.005 | R0.05~R2 | /- 0. 005 | CR0.05~CR0.5 | /- 0. 005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| D1~D3.5 | 0 -0.005 | |||||||||
| D4~D10 | -0.003 -0.015 | R3~R5 | /- 0. 005 | CR1.0~CR3.0 | /- 0.008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0.003 -0.018 | R6~R10 | /- 0.008 | |||||||

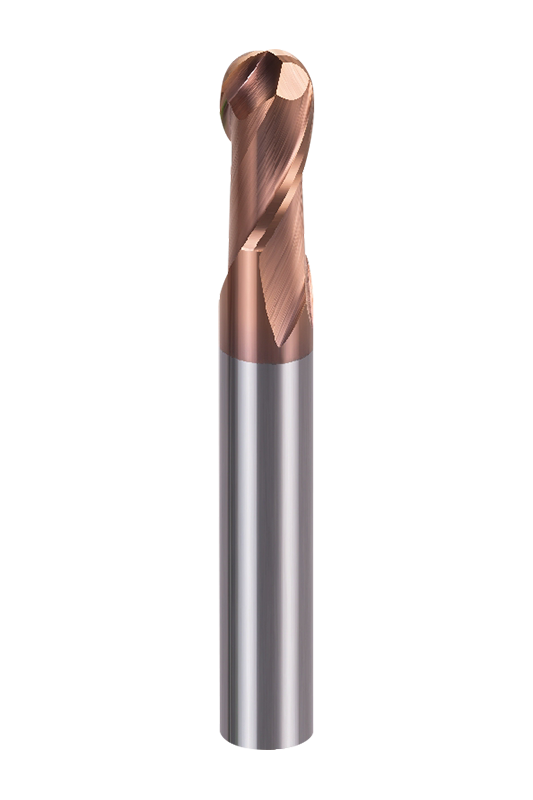

Tá sraith muileann deireadh srón liathróid ardfheidhmíochta NNH-2B 2-fliúit ar fáil i sonraíochtaí éagsúla, idir 1mm agus 20mm ar trastomhas. Cuireann an tsolúbthacht seo ar chumas úsáideoirí an uirlis is oiriúnaí a roghnú dá gcuid riachtanas meaisínithe, cibé acu le haghaidh greanadh mín nó muilleoireacht cuas domhain. Tá gach malairt optamaithe go cúramach lena fhad fheadóg mhór agus a thoisí foriomlána chun beachtas agus éifeachtúlacht a chinntiú in éagsúlacht feidhmeanna.
Deartha le céimseata srón liathróid, soláthraíonn an muileann deiridh seo trasdul níos rianúla i meaisínithe dromchla 3D i gcomparáid le gearrthóirí muilleoireachta srón árasán. Cuidíonn an cruth seo le friotaíocht gearrtha a laghdú agus cobhsaíocht uirlisí a fheabhsú. Feabhsaíonn uillinn helix 30 ° aslonnú sliseanna agus íoslaghdú creathadh, ag cinntiú feidhmíocht meaisínithe cobhsaí. Ina theannta sin, ceadaíonn an struchtúr 2-fhliúit do bhaint sliseanna níos fearr i meaisínithe ardluais, rud a chiallaíonn sé iontach do bhaint éifeachtach ábhar.
Úsáideann an táirge seo teicneolaíocht sciath AlTiSiN chun cinn, péireáilte le foshraith le cáithníní ultra-fíneáil (0.4μm). Feabhsaíonn sé seo go mór friotaíocht caitheamh agus teasa, rud a ligeann don uirlis feidhmíocht a choinneáil fiú in iarratais meaisínithe ard-chruas. Déantar muilte deiridh NNH-2B de chomhdhúile ard-chruas agus tá siad beachtas-talamh chun imill ghéar a fháil, ar féidir leo fórsaí gearrtha a laghdú agus cruinneas meaisínithe a fheabhsú.
Tá an tsraith NNH-2B oiriúnach do raon leathan ábhar agus feidhmíonn sé go maith in iarratais ardluais agus ard-chruas. Feidhmíonn sé go han-mhaith i meaisínithe cruach cruaite, cruach uirlisí, cruach dhosmálta suas le 55HRC. Ina theannta sin, tá sé an-éifeachtach freisin maidir le cruinneas meaisínithe miotail neamhfheiriúla cosúil le cóimhiotail chopair.
